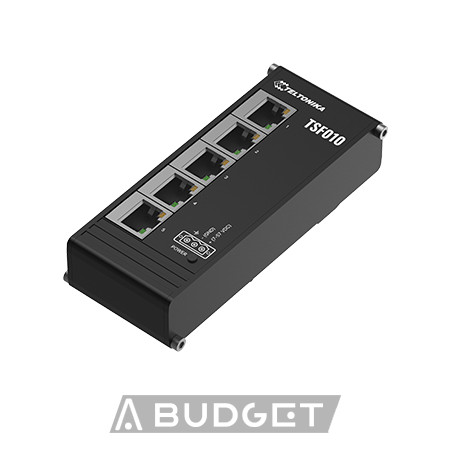

TSF010 Ethernet Switch: Műszaki Áttekintés
A TSF010 Ethernet switch, amelyet a Teltonika Networks fejlesztett ki, egy kompakt és robusztus, nem menedzselt switch, amelyet ipari alkalmazásokhoz terveztek. Lapos kialakítása és integrált DIN sínre szerelhetősége ideálissá teszi ipari szekrényekben történő telepítésre, biztosítva a könnyű telepítést és megbízható teljesítményt.
Fizikai Specifikációk
A TSF010 switch méretei 113 x 28 x 50 mm, súlya pedig mindössze 142 gramm, így könnyű és helytakarékos megoldás. A ház eloxált alumíniumból készült, amely tartósságot és védelmet biztosít zord környezetben. A switch széles hőmérsékleti tartományban működik, -40°C és 75°C között, és képes kezelni a páratartalom szintjét 5%-tól 95%-ig, nem kondenzálódó körülmények között IP30-as védettségi besorolással rendelkezik, amely biztosítja a por és egyéb részecskék elleni védelmet.
Kapcsolódás és Teljesítmény
A TSF010 öt 10/100 Mbps RJ45 porttal rendelkezik, amelyek támogatják az automatikus MDI/MDIX crossover-t, ami egyszerűsíti a hálózati beállítást azáltal, hogy automatikusan felismeri és konfigurálja a csatlakozási típust. A switch megfelel az IEEE 802.3 szabványoknak, beleértve a 802.3i, 802.3u, 802.3ab, 802.3x és 802.3. Ez biztosítja a kompatibilitást számos hálózati eszközzel és protokollal. Teljesítmény szempontjából a TSF010 10 Gbps nem blokkoló sávszélességet kínál, amely lehetővé teszi az adatátvitelt az összes porton 128 KB-os csomagpuffer mérettel és 2000 bejegyzést tárolni képes MAC cím táblával rendelkezik. Ezenkívül a switch támogatja a jumbo frame-eket akár 9216 byte-ig, ami javíthatja a hálózati teljesítményt azáltal, hogy csökkenti a terhelést.
Tápellátás és Védelem
A TSF010 egy 3-pólusú ipari DC tápcsatlakozóval van felszerelve, amely 7-57 VDC bemeneti feszültségtartományt támogat. Számos védelmi funkcióval rendelkezik, mint például túlfeszültség védelem 60 Vmax-ig, fordított polaritás védelem 80 Vmax-ig, és túlfeszültség védelem, amelynek bontási feszültsége 64.4V és 71.2V között van. A switch energiafogyasztása minimális, üresjárati fogyasztása 1 W, maximális fogyasztása pedig 1.5 W.
Telepítés és Szerelés
Az integrált DIN sín konzol lehetővé teszi az egyszerű plug-and-play telepítést ipari környezetben. Ez a szerelési lehetőség biztosítja, hogy a switch biztonságosan telepíthető legyen a szekrényekben, csökkentve a fizikai sérülés kockázatát és fenntartva az optimális teljesítményt.
Szabályozási Megfelelőség
A TSF010 megfelel számos szabályozási szabványnak, beleértve a CE, UKCA, EAC, UCRF, RCM, FCC, IC és CB. Megfelel az EMI immunitási szabványoknak, mint például az EN 55032 és EN 55035, biztosítva a megbízható működést elektromágneses interferenciával rendelkező környezetekben. A switch megfelel a biztonsági szabványoknak is, mint például az IEC 62368-1, biztosítva az ipari alkalmazásokban való biztonságos használatot.
Következtetés
A TSF010 Ethernet switch sokoldalú és megbízható megoldás ipari hálózati alkalmazásokhoz. Kompakt kialakítása, robusztus teljesítménye és kiterjedt védelmi funkciói miatt kiváló választás olyan környezetekben, ahol tartós és hatékony hálózati kapcsolatra van szükség. Legyen szó gyártóüzemekről, raktárakról vagy más ipari környezetekről, a TSF010 biztosítja a zökkenőmentes és biztonságos hálózati működést.
